Redes Privativas
As Redes Privativas são redes de telecomunicação destinadas à implementação de soluções específicas, para uso próprio ou de determinado grupo de usuários, para o desenvolvimento de aplicações sem fio ponto-multiponto ou ponto-área. Essas redes são projetadas, principalmente, para uso no setor industrial, de utilities, agropecuário, saúde, educação, negócios, entre outras aplicações privadas, cujos requisitos de rede podem divergir daqueles ofertados por redes de telecomunicações comerciais.
- Redes Privativas
A regulamentação da Anatel permite o uso de diferentes faixas de radiofrequências para a implementação das Redes Privativas. Para uso das faixas de radiofrequências no Brasil, deve-se observar se a faixa de interesse possui atribuição e destinação a serviços compatíveis com a aplicação que se pretende desenvolver.
No contexto dos serviços de telecomunicações regulamentados pela Anatel, as Redes Privativas estão comumente associadas ao Serviço Limitado Privado (SLP), que é o serviço de interesse restrito, que possibilita a comunicação entre estações fixas ou móveis para o desenvolvimento de múltiplas aplicações, dentre elas a transmissão de dados, de sinais de vídeo, de voz e de texto.
As faixas de radiofrequências destinadas ao Serviço Limitado Privado que tipicamente são utilizadas por redes privativas são:
- 148 MHz a 174 MHz;
- 225 – 270 MHz;
- 360 – 380 MHz;
- 380 – 400 MHz;
- 410 – 415 MHz / 420 – 425 MHz (banda 87 do 3PGG);
- 452,5 – 457,5 MHz / 462,5 – 467,5 MHz (banda 31 do 3GPP);
- 458 – 460 MHz / 468 – 470 MHz;
- 806 – 809 MHz / 851 – 854 MHz;
- 2.390 – 2.400 MHz (banda 40 do 3GPP);
- 2.485 – 2.495 MHz (banda 53 do 3GPP);
- 3.700 – 3.800 MHz (banda n78 do 3GPP); e
- 27,5 – 27,9 GHz (banda n261 do 3GPP).
Cumpre observar que há ainda outras faixas de frequências multidestinadas, por meio das quais pode ser prestado o serviço limitado privado para implementação de redes privativas. Entretanto, deve-se observar as condições de uso e compartilhamento do espectro estabelecidas pela Anatel para estas faixas.
Os Requisitos Técnicos de Condições de Uso do Espectro para as faixas de radiofrequências destinadas ao Serviço Limitado Privado estão consolidados no Anexo ao Ato nº 915, de 1º de fevereiro de 2024.

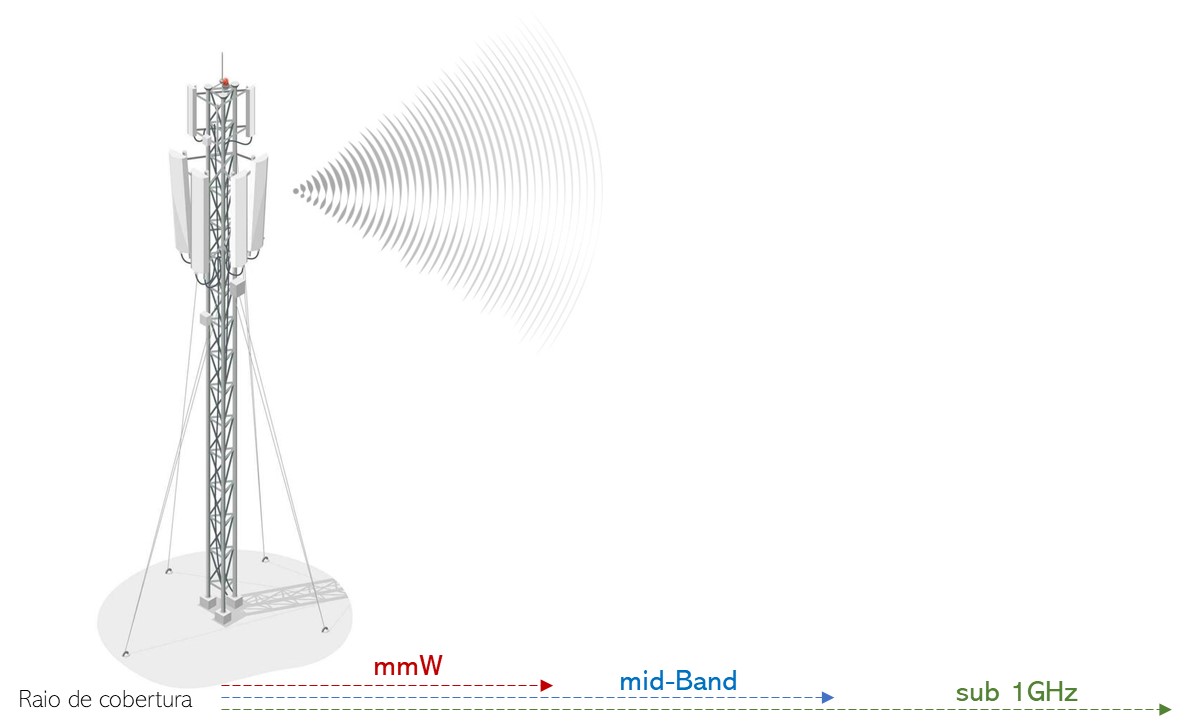

A escolha da faixa de radiofrequências a ser utilizada para implementação da Rede depende das características da aplicação que se pretende desenvolver. Estações operando em faixas de radiofrequências abaixo de 1 GHz possuem maior cobertura em relação às estações operando em faixas acima de 1 GHz, por exemplo. Por outro lado, quando há maior necessidade de altas taxas de transmissão de dados do que de capacidade de cobertura, o uso de faixas de radiofrequências acima de 1 GHz seria mais apropriado.
Para o setor industrial, por exemplo, considerando aplicações que demandem maiores taxas de dados e possibilidade de uso de sistemas com tecnologia 5G, a faixa de 3.700 MHz a 3.800 MHz se caracteriza como um dos recurso espectrais que está mais aderente à aplicação pretendida. Esta faixa também pode ser utilizada em Redes Privativas para a área de educação e saúde, por exemplo, considerando um cenário em que se exige altas taxas de transmissão de dados e altos índices de disponibilidade.
Por outro lado, para aplicações do setor de agro e de utilities, que exigem maior capacidade de cobertura, as faixas de 450 MHz, 410 MHz e 225 MHz, por exemplo, estão mais aderentes a estas aplicações.
De toda forma, a escolha das faixas de radiofrequências para implementação da Rede Privativa depende das especificidades da aplicação e das circunstâncias do caso concreto.
Informações sobre as autorizações de uso de radiofrequências em áreas geográficas delimitadas, podem ser obtidas no Painel de Dados "Atos de RF - Redes Privativas"
A implementação da rede pode ser realizada pela própria entidade interessada em utilizar a rede ou em forma de parceria com prestadoras de serviços de telecomunicações.
Casos de Uso de Redes Privativas
As redes privativas de telecomunicações têm uma variedade de casos de uso, que podem ser adaptados às necessidades específicas de empresas, instituições e organizações. Alguns dos principais casos de uso são:
a) Setor Agrícola
No setor agrícola, as Redes Privativas sem fio são usadas para melhorar a eficiência, produtividade e sustentabilidade das operações agrícolas. Os dispositivos conectados às Redes Privativas podem ser utilizados, por exemplo, para as seguintes aplicações:
- controle remoto e automação de sistemas de irrigação;
- telemetria de máquinas agrícolas;
- monitoramento das condições do solo;
- rastreamento de movimentação e monitoração da saúde de rebanhos.
b) Setor Industrial
O setor industrial pode se beneficiar fortemente com a implantação de Redes Privativas, incrementando a eficiência operacional, a segurança e a flexibilidade dos processos de produção. Diversas atividades podem ser aprimoradas por meio do uso de Redes Privativas, como as destacadas abaixo:
- automação industrial;
- monitoramento e diagnóstico em tempo real, por meio do uso de sensores;
- logística otimizada, por meio do rastreamento de materiais e produtos;
- integração de dispositivos IoT;
- gerenciamento de armazém, utilizando sistemas WMS (Warehouse Management System);
- aumento da eficiência nos deslocamentos na planta industrial, por meio do uso de AVGs (Automated Guided Vehicle).
c) Setor de Energia
No setor de energia elétrica, as Redes Privativas podem ser utilizadas para implementação de redes inteligentes (smart grids), que visam à melhoria da eficiência, segurança e confiabilidade das operações críticas em diversas áreas. As principais aplicações de Redes Privativas no setor de energia elétrica são:
- automação da operação de religadores de energia;
- monitoramento remoto e em tempo real de linhas de transmissão e subestações;
- programas de resposta à demanda, com ajuste de energia consumida;
- sistemas de medição avançada AMI (Advanced Metering Infraestructure);
- detecção de fraudes e perdas.
d) Setor de Óleo e Gás
No setor de extração de óleo e gás, as redes privativas desempenham um papel crucial em diversas áreas, garantindo operações seguras, eficientes e contínuas. Entre as aplicações possíveis, destaca-se:
- monitoramento das condições de operação de poços de petróleo;
- controle remoto de operações de extração;
- detecção de gases e fumaça, com acionamento automático de alarmes;
- análise de dados em tempo real, para otimização contínua dos processos;
- manutenção preditiva, para reduzir o tempo de interrupção das operações;
- monitoramento de impacto ambiental em tempo real.
Autorizações para implementação das Redes
Antes da implantação da rede privativa, a entidade, ou sua parceira, devem obter Autorização para Uso de Radiofrequências e a Outorga para Prestação de Serviços de Telecomunicações compatíveis.
As informações para obtenção de Outorga para o Serviço Limitado Privado estão disponíveis no endereço https://www.gov.br/anatel/pt-br/regulado/outorga/servico-limitado-privado.
A Autorização de Uso de Radiofrequências é conferida pela Anatel mediante processo administrativo, após requerimento pelo interessado, observadas as disposições do Regulamento de Uso do Espectro de Radiofrequência (RUE), aprovado pela Resolução nº 671/2016.
Informações adicionais sobre autorização de radiofrequências e outorga de serviços podem ser obtidas no link abaixo:
Manual para Solicitação de Ato de Radiofrequência no Mosaico
Acesse informações detalhadas sobre procedimento para solicitação de outorga de serviço ou dispensa.
É dispensada a autorização de uso de radiofrequências e outorga para a exploração de serviços de telecomunicações nos casos em que as redes de telecomunicações utilizem exclusivamente meios confinados (ex.:cabo coaxial, fibra óptica) e/ou equipamentos de radiocomunicação de radiação restrita (ex.: WiFi. LoraWAN, Bluetooth).
Prêmio de Conectividade de Redes Privativas
Com o objetivo de ampliar a visibilidade, incentivar o desenvolvimento de modelos de negócios inovadores e de identificar exemplos de uso do espectro em redes privativas, Agência Nacional de Telecomunicações (Anatel) e a Agência Brasileira de Desenvolvimento Industrial (ABDI) promoveram o prêmio de conectividade de Redes Privativas.
Na edição de 2023, foram inscrito 28 projetos, subdivididos em 4 categorias: I. Redes Privativas – Agro; II. Redes Privativas – Indústria; III. Redes Privativas – Utilities / Mineração / Óleo e Gás; IV. Redes Privativas – Outros Setores: Smart City, Saúde, Educação.
I – Agro
|
Nome do Projeto de Rede Privativa |
Local de Instalação de Rede Privativa |
Faixas de frequências utilizadas |
Tecnologia de Rede |
Entidades parceiras no Projeto |
Resumo do Projeto |
|
Projeto Piloto IoT - Campo Conectado |
Santiago do Norte, município de Paranatinga / MT |
700 MHz |
4G |
PUC-Rio / Nokia / |
A Rede Privativa permite monitoramento da qualidade da água, instalação de câmeras para acompanhar o crescimento de plantações, sistemas para controle de pragas e comunicação privada para funcionários da fazenda. |
|
Projeto Qualidade Leite Cru |
Pato Branco / PR |
2,4 GHz |
NB-IoT (Wi-Fi) |
N/A |
Rede Privativa implementa um bloco de sensores para coleta de informações sobre o leite in natura. As informações são enviadas para um app do produtor. |
|
Plataforma de Inovação Digital – SemeAr-0 |
São Miguel Arcanjo / SP |
225-270 MHz; 900 MHz, 2,4 GHz; e 5,8 GHz |
LTE |
CPQD / Tropico Sistemas e Telecomunicações / Cambium Networks / Khomp |
A Rede Privativa oferece uma plataforma de inovação digital para pequenos agricultores. Essa plataforma oferece soluções como contratos inteligentes, rastreabilidade de ativos, serviços financeiros, marketplaces, gestão de lavouras e animais e gestão de propriedade. |
|
Projeto - Campo Conectado |
Mato Grosso |
700 MHz |
4G |
Sol Internet of People / Huawei / Claro S.A. |
A Rede Privativa implantada permite a conexão de máquinas, dispositivos IoT e pessoas, com o objetivo de aumentar a eficiência da operação agrícola, bem como reduzir custos de operação. |
II – Indústria
|
Nome do Projeto de Rede Privativa |
Local de Instalação de Rede Privativa |
Faixas de frequências utilizadas |
Tecnologia de Rede |
Entidades parceiras no Projeto |
Resumo do Projeto |
|
Centro Logístico Inteligente 5G |
Sorocaba / SP |
3,5 GHz |
5G |
Huawei / Telefônica |
A rede privativa permite a digitalização e otimização de processos logísticos, uso de veículos autônomos e otimização da força de trabalho |
|
Centro de Manufatura Inteligente 5G |
Jundiaí / SP |
3,5 GHz |
5G |
Huawei / Telefônica |
A rede privativa permite a transformação das linhas de produção com o uso de câmeras com IA, assistência remota por realidade aumentada e controle de produção |
|
Siderurgia do Futuro |
Ouro Branco / MG |
1.800 MHz e |
4G e |
Gerdau / Embratel |
A solução de Rede Privativa permite a conexão de sensores fixados nos equipamentos de proteção dos colaboradores que estejam em áreas de risco, para identificar com sistemas de IA, vazamento de produtos nocivos à saúde. Houve aumento da produtividade, redução de exposição a riscos, redução de acidentes fatais, maior eficiência de produção e operação |
|
Fábrica Inteligente |
Caçapava / SP |
3,5 GHz |
5G |
Nestlé / Embratel / Ericsson |
A Rede Privativa permitiu a implantanção de logística feita por robôs autônomos, análise de contaminantes e treinamento de funcionários com realidade aumentada |
|
Open Lab 5G |
Jaraguá do Sul / SC |
3.700 - 3.800 MHz |
5G |
WEG-V2COM / Embratel |
A Rede Privativa habilitou o uso de múltiplos dispositivos inteligentes, possibilitando soluções de IoT e robótica na fábrica. Desenvolvimento de Digital Twins permitindo aumento da flexibilidade no formato da planta fabril e uso de inteligência artificial. Com o uso da logística autônoma dentro da indústria, prevê-se uma redução de 25% dos custos, além de aumento de 20% da eficiência do armazém logístico. |
|
Jacto - Greenfield |
Pompéia / SP |
700 MHz; e |
4G |
Jacto / Nokia |
A rede privativa permite a digitalização e otimização de processos logísticos, uso de veículos autônomos e otimização da força de trabalho |
III – Utilities / Mineração / Óleo e Gás
|
Nome do Projeto de Rede Privativa |
Local de Instalação de Rede Privativa |
Faixas de frequências utilizadas |
Tecnologia de Rede |
Entidades parceiras no Projeto |
Resumo do Projeto |
|
Conectividade Industrial |
Região sudeste |
700MHz; e |
4G |
Petrobras / Huawei |
Rede privativa para ambientes onshore e offshore para operação remota, assistência remota (via realidade aumentada), IoT para sensoriamento de vários parâmetros dos sistemas da Petrobras. A rede privativa reduz a exposição dos colaboradores a riscos. |
|
Programa de Conectividade |
Carajás/PA; Canãa dos Carajás/ PA; Marabá/PA; Itabira/MG; São Gonçalo do Rio Baixo/MG e Vargem Grande/MG |
700 MHz; |
4G |
Vale S.A. / Nokia / Telefônica |
Rede privativa para implementação de transporte autônomo, perfuração autônoma (que reduz a exposição ao risco) e uso de sensores inteligentes para manutenção preditiva de equipamentos. A rede privativa, em parceria com a Telefônica, permite ainda a cobertura de algumas comunidades antes desatendidas. |
|
Mina Subterrânea |
Salvador / BA |
700 MHz |
4G |
ERO Brasil Caraíba / Ericsson |
Rede privativa para minas subterrâneas, uso de dispositivos de comunicação e bodycams e monitoração de segurança da mina |
|
Projeto Transitions |
Municípios de Minas Gerais |
380 MHz; e |
Tecnologia proprietária |
Cemig Distribuição S.A. / |
A Rede Privativa permite o comando e acesso remoto a religadores de subestações e da rede de distribuição |
|
Projeto Energia do Futuro |
Atibaia/SP; Bom Jesus dos Perdões/SP e Nazaré Paulista/SP |
700 MHz; e |
4G |
Neoenergia Eleketro S.A / Nokia / General Electric / Telefônica |
A Rede Privativa permite o comando remoto a religadores de subestações e da rede de distribuição. A solução permite ainda a medição inteligente e remota do consumo dos clientes, o aumento da qualidade do fornecimento de energia, reduzindo a duração e a frequência das interrupções. Reduz a exposição de trabalhadores a riscos. Além da rede implementada, há um POC para uso de novas faixas (410 - 415 MHz) |
|
Implantação de Sistema de Telecomunicações - Energia |
São Leopoldo/RS; Canoas/RS; Esteio/RS; até 2025, as cidades de Novo Hamburgo/RS; Campo Bom/RS e Gravataí/RS. |
225 - 235 MHz |
4G |
Rio Grande Energia / Tropico Sistemas e Telecominicações |
A Rede Privativa permite o comando e acesso remoto a religadores de subestações e da rede de distribuição |
|
Sistema Origem Energia |
Pilar, Coruripe, São Miguel dos Campos / AL; |
700 MHz |
4G |
Origem Energia / Speecast / Nokia |
A Rede Privativa permite o monitoramento remoto e controle de ativos da empresa, além de comunicação de voz e dados entre as equipes |
|
Estrada de Ferro Vitória à Minas |
Cobertura da estrada de ferro em Porto de Vitoria / ES; |
250 MHz |
4G |
Vale S.A. / Tropico Sistemas e Telecominicações |
A Rede Privativa visa permitir comunicação de dados dedicada entre o trem e estações terrestres, aumentando a segurança operacional e permitindo o acompanhamento de dados mecânicos e de performance das locomotivas. |
IV – Outros Setores: Smart City, Saúde, Educação
|
Nome do Projeto de Rede Privativa |
Local de Instalação de Rede Privativa |
Faixas de frequências utilizadas |
Tecnologia de Rede |
Entidades parceiras no Projeto |
Resumo do Projeto |
|
Centro de Soluções 5G |
São Bernardo do Campo / SP |
3,5 GHz |
5G |
Fundação Educacional Inaciana Padre Saboia de Medeiros / |
Rede privativa para estudo de soluções de sistemas 5G e pesquisa em IoT |
|
Iluminação Pública e Cidade Inteligente |
Rio de Janeiro / RJ |
450 -470 MHz |
Tecnologia proprietária |
Concessionária Smart Luz Rio / ST Engineering Latin America / Telefônica / TIM S.A. |
Rede privativa para implementação de sensores IoT conectados à ilumincação pública. O sistema possibilita o aumento da eficiência do uso da energia elétrica |
|
Vídeo Polícia Expansão |
Salvador, Camaçari, Lauro de Freitas, Simões Filho, Candeias, São Sebastião do Passé, Madre de Deus, Vera Cruz, Ilha de Itaparica, São Francisco do Conde, Mata de São João, Dias D'avila e Pojuca / BA |
700 MHz |
4G |
Secretaria de Segurança Pública da Bahia / Huawei / Oi Soluções |
A implementação da Rede Privativa permitiu suporte ao atendimento de emergências e urgências pelas forças de segurança pública. Por meio do uso da solução torna-se viável efetuar prisões via reconhecimento facial, após alarme gerado pela plataforma de videomonitoramento. Dados divulgados pela SSP mostram que mais de 900 foragidos foram presos desde a implantação do projeto |
|
Controle do Pátio de Veículos |
Ipojuca / PE |
3,5 GHz |
5G |
Porto de Suape / Embratel |
A solução de Rede Privativa possibilitou a instalação de câmeras no pátio de veículos para controle de acesso e de ativos no pátio do porto. A gestão de entrada e saída e localização de veículos conta com um sistemas de IA e machine learning |
|
Solução Inovadora - Smart City |
Pato Branco / PR |
3.700 - 3.800 MHz |
5G |
Prefeitura de Pato Branco / Juganu |
Rede Privativa integrada com dispositivos IoT, como câmeras de reconhecimento facial e Wi-Fi público, auxiliando na segurança pública |
|
5G Test Bed Cloud Robotics |
Manaus / AM |
3.700 - 3.800 MHz |
5G |
Instituto de Desenvolvimento Tecnológico / Nokia |
Rede privativa para implantação de laboratório de desenvolvimento de robôs móveis autônomos para uso industrial |
|
5G Race 360 |
Autódromos - Mogi Guaçu / SP, Goiânia / GO, Brasília / DF, Porto Alegre / RS, Cascavel / PR, Santa Cruz do sul / RS |
3.700-3.800 MHz |
5G |
Instituto de Desenvolvimento Tecnológico / Audacetech |
A Rede Privativa permite a implementação de realidade virtual para experiência imersiva ao público em autódromos |
|
Pesquisa, Desenvolvimento e Inovação com Tecnologia 5G |
Parque Tecnológico Itaipu, Foz do Iguaçu / PR. |
3.700 - 3.800 MHz |
5G |
Fundação Parque Tecnológico Itaipu / Nokia |
Essa Rede Privativa oferece infraestrutura de telecomunicações para um laboratório cujo objetivo é desenvolver aplicações, produtos e devices em geral para soluções de alto impacto na indústria 4.0 |
|
Open Care 5G |
São Paulo / SP |
3.700 - 3.800 MHz |
5G |
Hospital das Clínicas - USP / Itaú / Deloitte / Airspan |
A Rede Privativa tem como objetivo promover o acesso à saúde diagnóstica para a população desassistida, especialmente comunidades indígenas, por meio de uma plataforma de telerradiologia que conecta médicos radiologistas em grandes centros com profissionais de saúde locais e pacientes, tudo isso utilizando uma arquitetura Open RAN com rede 5G |
|
Rede Privativa Pólis |
Campinas / SP |
450 MHz; 700 MHz; 2.6 GHz; 3.700 – 3.800 MHz |
4G; e 5G |
CPQD / Open RAN @Brasil / Plat5G BR / Baicells / Nokia / Radisys / Foxcomm / MTI / KMW / Benetel |
Rede Privativa para desenvolvimento de soluções de infraestrutura e de aplicações para vários segmentos, incluindo aplicações 5G por startups que abrangem verticais de mercado como Indústria, Agronegócio, Saúde, Educação, entre outros |
