Laboratório Vácuo - Térmico

• Simulação de ambiente espacial e voo orbital de satélites e subsistemas

• Testes vácuo-térmicos para qualificação de veículos espaciais

Teste vácuo-térmico

•  Simulação das condições de voo do satélite e de outros subsistemas espaciais em condições de alto-vácuo, cargas térmicas internas e externas e consequente distribuição de temperatura, da vida orbital de satélites e de outros veículos espaciais;
•     Testes termoclimáticos sob pressão atmosférica, com variações extremas de temperatura e umidade relativa em sistemas, subsistemas e equipamentos diversos;
•     Desenvolvimento de dispositivos e equipamentos mecânicos e eletroeletrônicos necessários para a realização destes testes;
•     Desenvolvimento e utilização de sensores especiais do tipo radiômetros para monitoração e medidas da intensidade de fluxos de radiação térmica;
•     Simulação matemática computacional da interação termodinâmica entre o objeto de teste e a Câmara Vácuo-Térmica ou Climática;
•     Assessoria para otimização de produtos industriais, através do uso de técnicas de simulação matemática computacional complementadas com ensaios práticos e medidas por termografia.

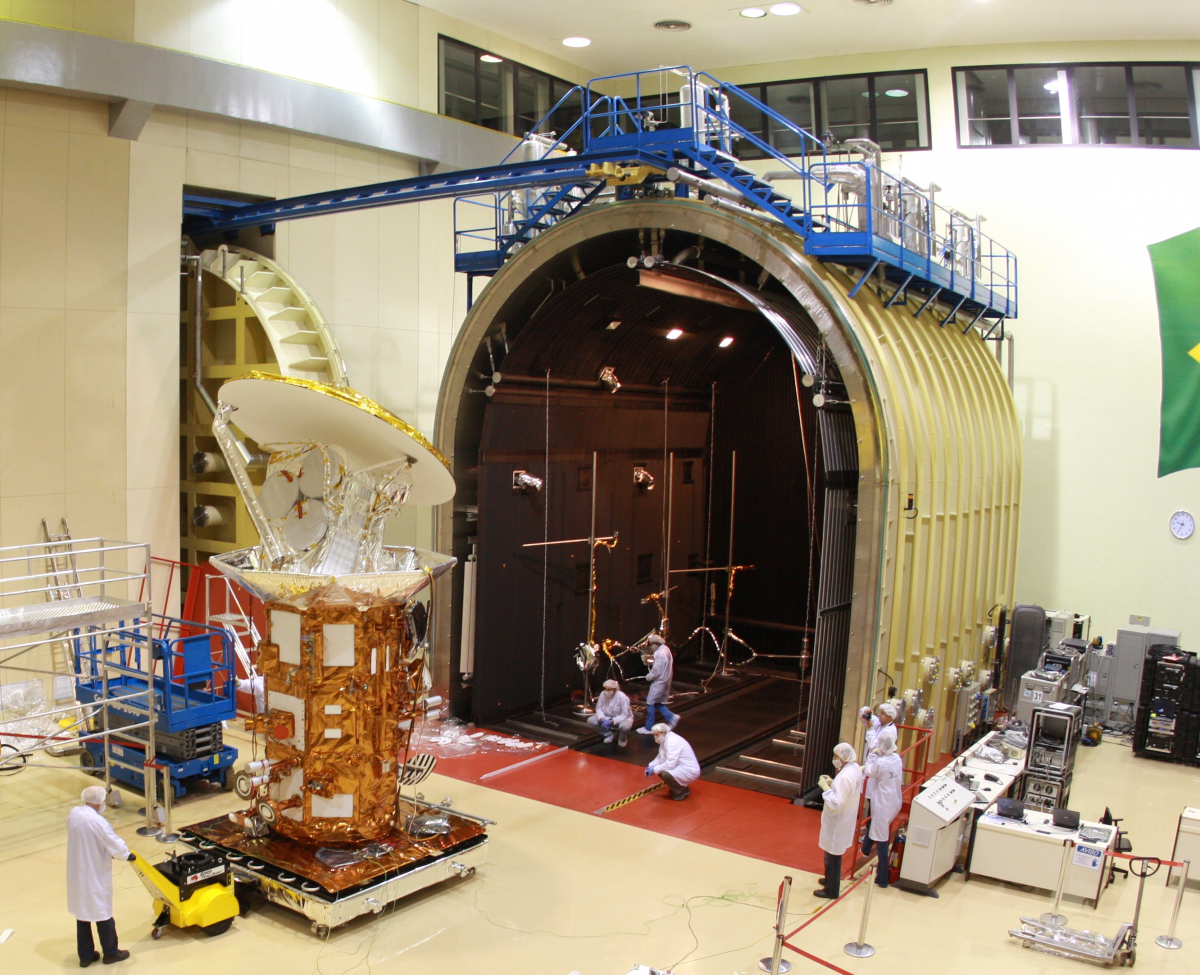

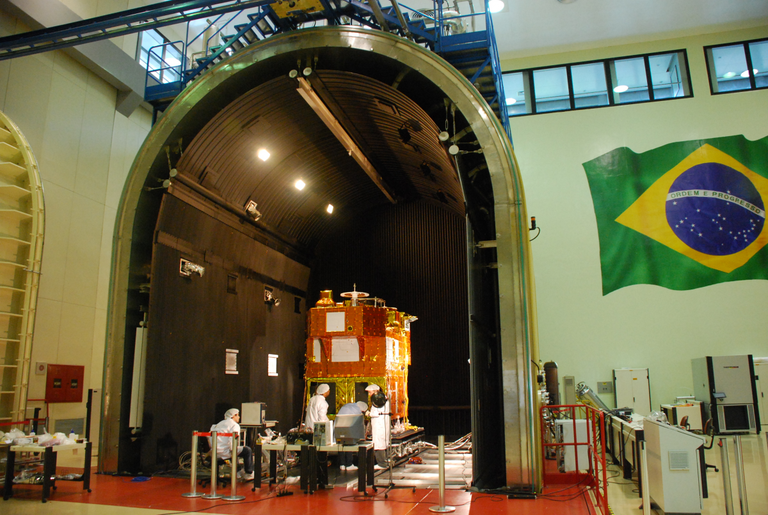

Preparação para o teste do protótipo do satélite CBERS-3

Principais Meios de Testes

a)  Câmara de Simulação Espacial 6m x 8m

•  dedicada a testes vácuo-térmicos de satélites e outros sistemas de grande porte

•  formato “caixa-postal”: segurança e praticidade na montagem do teste

•  dimensões internas úteis: 6m (L) x 8m (P) x 7.5m (H)

•  sistema de alto-vácuo: criogênico e turbomolecular

•  vácuo final: 10-7 mbar

•  camisa térmica dividida em 6 zonas

•  faixa operacional de temperatura em cada zona: -196°C a +150°C

b)  Câmara Vácuo-Térmica 3m x 3m

•  dedicada a testes de subsistemas ou de satélites menores

•  faixa de temperatura e nível de vácuo similares aos da CSE 6m x 8m


c)   Câmaras Vácuo-Térmicas 1m x 1m e 250 litros (2 unidades)

•  dedicada a testes de equipamentos ou subsistemas menores

•  faixa de temperatura e nível de vácuo similares aos da CSE 6m x 8m


d)   Câmara Termoclimática

•  volume útil de teste: cúbico, aprox. 1m de aresta

•  testes de temperatura e umidade, sob pressão ambiente

•  faixa operacional de temperatura: -110°C a +180°C

•  faixa operacional de umidade relativa: 10% a 98%

e)   Câmara de Choque Térmico

•  dimensões do compartimento de teste: 640mm (L) x 420mm (P) x 440mm (H)

•  faixa operacional de temperatura câmara fria: -85°C a +177°C

•  faixa operacional de temperatura câmara quente: +60°C a +200°C

f)   Câmara Térmica Walk-in

•  volume útil de teste: 4m (L) x 8m (P) x 4m (H)

•  testes de temperatura, sob pressão ambiente

•  faixa operacional de temperatura: +23°C a +80°C

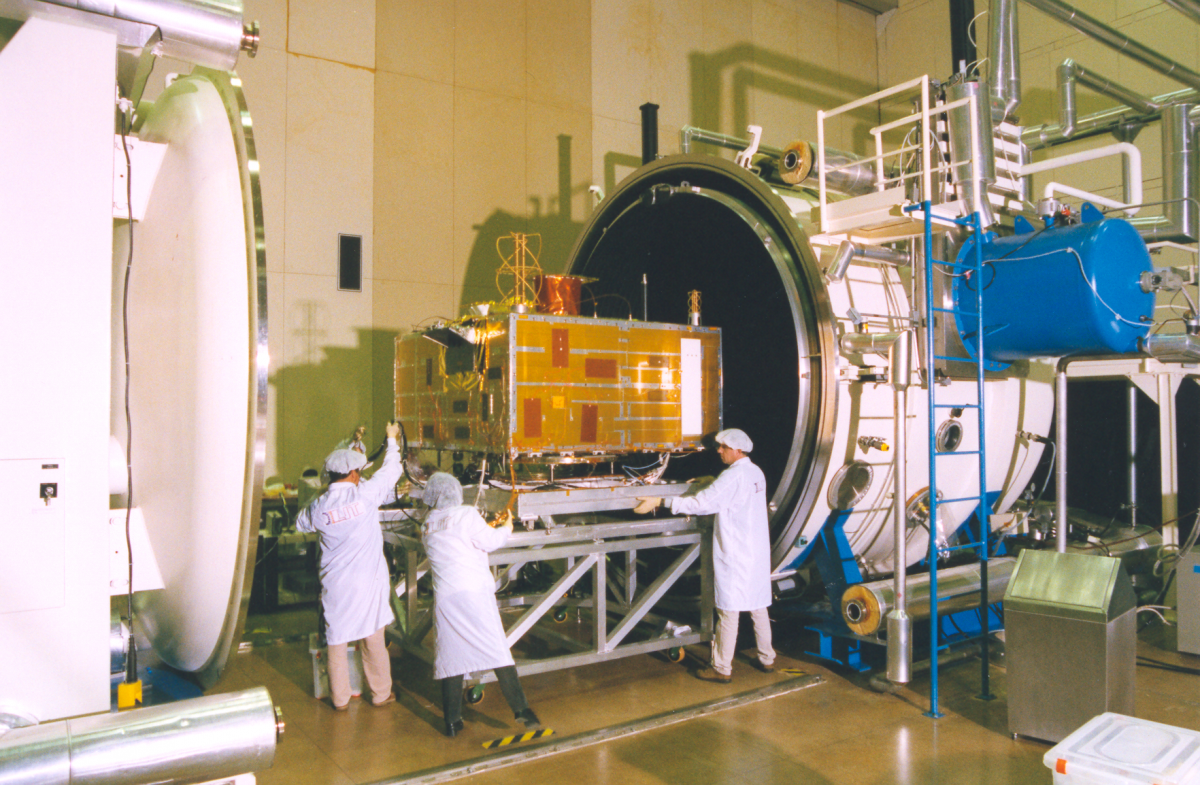

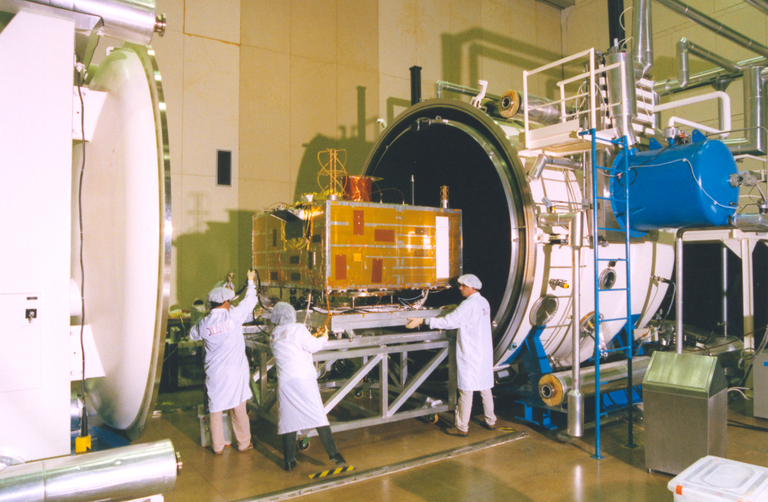

Camara Vácuo-Térmica 3m x 3m

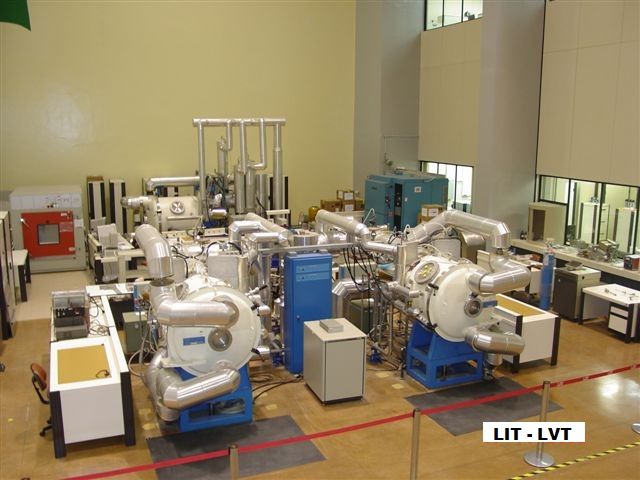

Câmaras Vácuo-Térmicas para testes de subsistemas

Outros equipamentos significativos

•  Sistema de Controle, Aquisição e Tratamento de Dados, com capacidade atual para mais de 1.500 canais de leitura, incluindo sinais de temperatura, pressão, tensão e corrente elétrica e outros.

•  Câmera termográfica no infravermelho, detector de vazamento a hélio, espectrômetro de massas, radiômetros.

Os principais meios de testes estão instalados no Hall de Testes do LIT, área limpa da Classe 100.000, ou melhor (Fed. Std. 209D), com condições ambientais de 23°C ± 2°C e UR 50% ± 5%.

Desenvolvimento: Modelamento e Análise Térmica

    * Simulação computacional de sistemas e dispositivos, através do software de análise térmica SINDA/FLUINT.

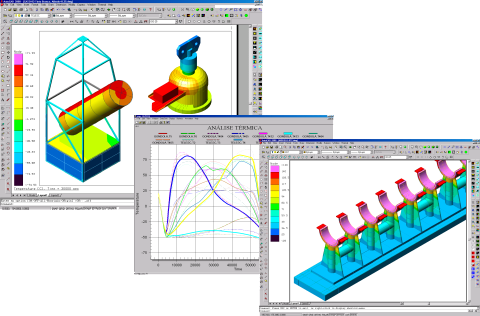

Exemplo de modelamento térmico de um equipamento de satélite

Contato:

Marcio Bueno dos Santos
Engenheiro Responsável pela Área
Telefone: (0xx12) 3208-6260/6256
