O receptor

Receptores de 408, 1465 e 2300 MHz

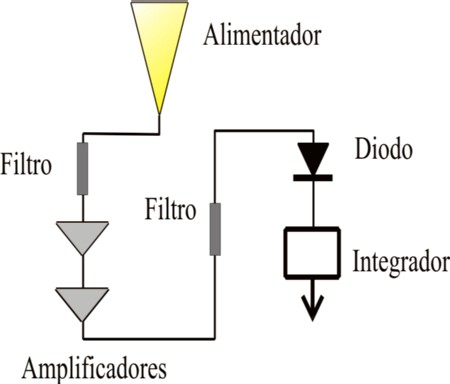

Os receptores do GEM para 408, 1465 e 2300 MHz são do tipo potência total e compartilham de uma configuração de componentes similar, a qual é mostrada na figura abaixo.

No caso de 408 MHz e 1465 MHz, os receptores apresentam alimentadores helicoidais, visto que esta geometria permite a coleta de todo sinal, incluindo naturalmente o circularmente polarizado proveniente do céu. Os alimentadores são utilizados na sua configuração backfire, na qual o feixe é direcionado para o refletor primário, dispensando assim o uso do subrefletor. Para o receptor de 408 MHz, temos uma banda de 28 MHz e temperatura de sistema de 110 K, resultando numa sensibilidade de 36 mK. O receptor de 1465 MHz, por sua vez, possui uma banda de 90 MHz, com temperatura de sistema de 105 K e sensibilidade de 20 mK. O tempo de integração para ambos é de 0.56 s.

O receptor de 2,3 GHz, por sua vez, possui como alimentador uma corneta cônica corrugada, o que permite uma simetria bem maior no feixe em comparação ao obtido com antenas helicoidais, além de um ótimo casamento de impedância com a linha de transmissão. O receptor foi concebido de modo a ser compacto, visto que é colocado no foco Cassegrain do instrumento, suportado por um tripé metálico. Ele utiliza um amplificador HEMT (High Electron Mobility Transistor) em seu primeiro estágio, cujo ganho é da ordem de 35 dB. A temperatura do sistema é de 57 K, de modo que a sensibilidade é de 7 mK.

Para a calibração em tempo real destes receptores, uma fonte de ruído é acoplada ao refletor, gerando pulsos com amplitude muito bem determinada, num período menor que o de rotação da antena. Durante o processamento dos dados, este pulso é descontado, mas sua amplitude é usada para avaliar a variação do ganho do radiômetro.
