Quais equipamentos de um sistema de geração de ar comprimido utilizando compressor rotativo estão dentro do escopo da Portaria Inmetro nº 120, de 2021?
O sistema de geração de ar comprimido é composto basicamente pelos equipamentos mostrados na Figura 3:
a) compressor rotativo;
b) reservatório de ar;
c) secador de ar; e
d) filtro de linha.
O compressor rotativo possui basicamente os componentes a seguir (ver Figura 3):
a) filtro de entrada;
b) válvula de entrada;
c) unidade compressora (comumente chamada de compressor);
d) motor;
e) separador ar-óleo;
f) filtros
- elemento separador ar-óleo interno (tipo cesto) ou externo (tipo cartrige ou spin-on);
- filtro de óleo;
g) radiador ou trocador de calor;
h) ventilador.
Dos componentes do sistema de geração de ar comprimido, apenas os equipamentos a seguir estão dentro do escopo da Portaria Inmetro nº 120 de 2021.
a) separador ar/óleo, se o modelo for de produção seriada ou construído sempre com o mesmo projeto [acbdcl1] ;
b) reservatório de ar, se o modelo for de produção seriada ou construído sempre com o mesmo projeto.

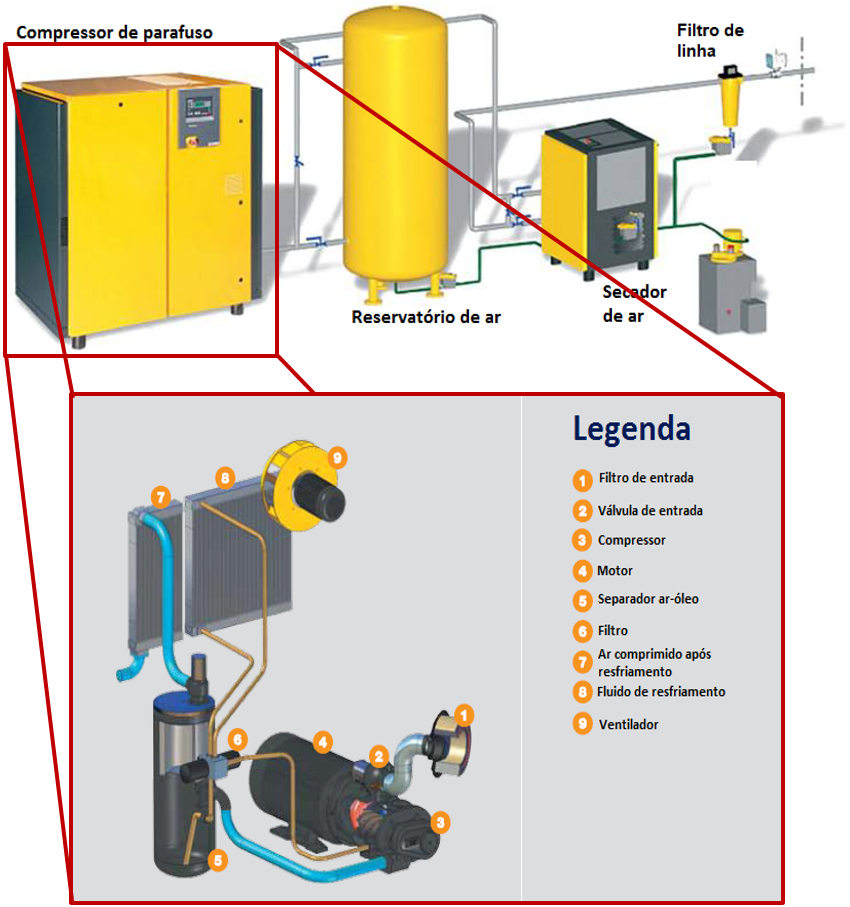

Figura 3 – Componentes internos do compressor de parafuso estacionário

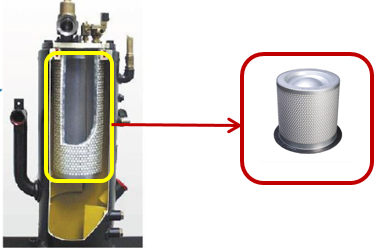

Nota: O separador ar/óleo (ver Figura 4) contém internamente o elemento separador ar-óleo interno, que não é um vaso de pressão.Figura 4 – Separador ar/óleo com elemento separador ar-óleo interno (tipo cesto)
Figura 4 – Separador ar/óleo com elemento separador ar-óleo interno (tipo cesto)
