Normas e Padrões

O modelo de dados conceitual foi construído considerando os temas das entidades geoespaciais relevantes ao negócio da SPU, as geometrias armazenadas em base de dados cartográficos, as informações identificadas nos sistemas legados com necessidade de espacialização e, por fim, as Especificações Técnicas para Estruturação de dados Geoespaciais Vetoriais – ET-EDGV.

Ele busca sistematizar o entendimento que é desenvolvido a respeito de objetos e fenômenos que são representados de forma conveniente, embora simplificada, apresentando atributos, relacionamentos, cardinalidades, restrições geométricas, generalizações e agregações para o armazenamento em banco de dados da Infraestrutura de Dados Espaciais do patrimônio Público Federal.

A técnica de modelagem utilizada para o banco de dados geográficos foi a Object-Oriented Data Model for Geographic Applications (OMT-G).

A modelagem conceitual objetivou o estabelecimento das categorias de informação, criação de diagramas de classes de objetos, geometrias primitivas e seus relacionamentos simples ou espaciais. As categorias são classificadas como MapTopoPE - Mapeamento Topográfico de Pequenas Escalas, e MapTopoGE - Mapeamento Topográfico de Grandes Escalas, os quais são úteis a todos os usuários de cartografia básica de referência; e o terceiro grupo trata dos dados geoespaciais necessários às operações de planejamento e gestão do patrimônio público federal sob gestão da SPU, nomeados de CT-SPU – Cartografia Temática do Patrimônio Público da Federal.

Cada uma das categorias acima é composta por várias classes de objetos referentes aos dados geoespaciais (instâncias) agrupados conforme sua natureza. Estas classes são também classificadas pela sua cor de fundo que definem a sua participação na categoria de informação a qual está inserida.

Modelo Conceitual dos dados geoespaciais vetoriais da SPU.

A especificação técnica que trata da estrutura de dados geoespaciais vetoriais - ET-EDGV - é documento essencial para a construção do banco de dados geoespacial da organização. Ela traz os elementos sintáticos e semânticos das classes de objeto do modelo de dados, bem como especifica as primitivas geométricas e o relacionamento entre elas com todos os detalhes.

A SPU partiu das classes de objeto de categorias temáticas de pequenas escalas da EDGV nacional 1.3 - compatível para escalas cartográficas até 1:25.000 - e construiu mais três categorias temáticas para atender às necessidades de análises da Secretaria que são: CT - ÁREA DO PATRIMÔNIO PÚBLICO FEDERAL, CT - IMÓVEL e CT- LIMITE DO PATRIMÔNIO PÚBLICO FEDERAL.

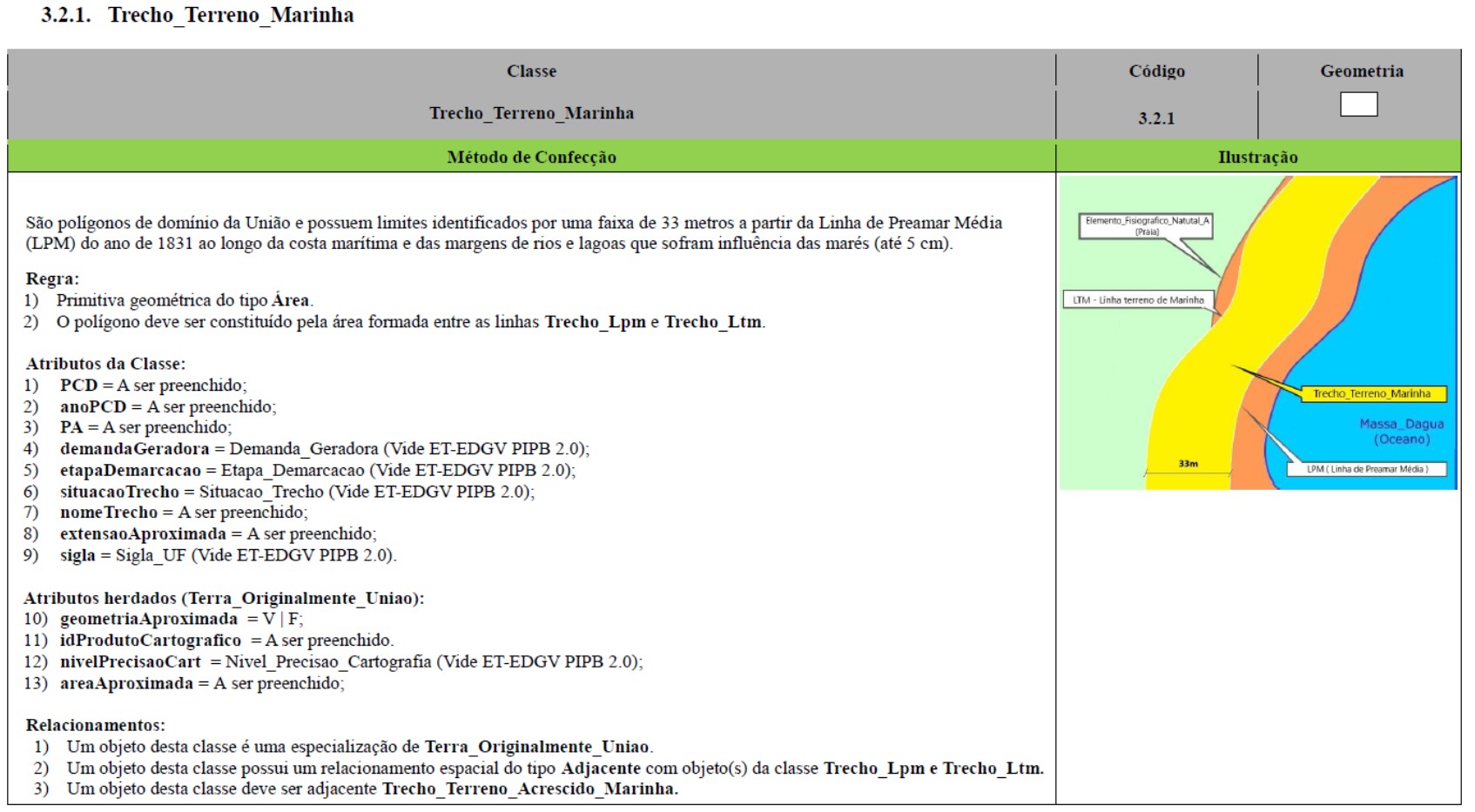

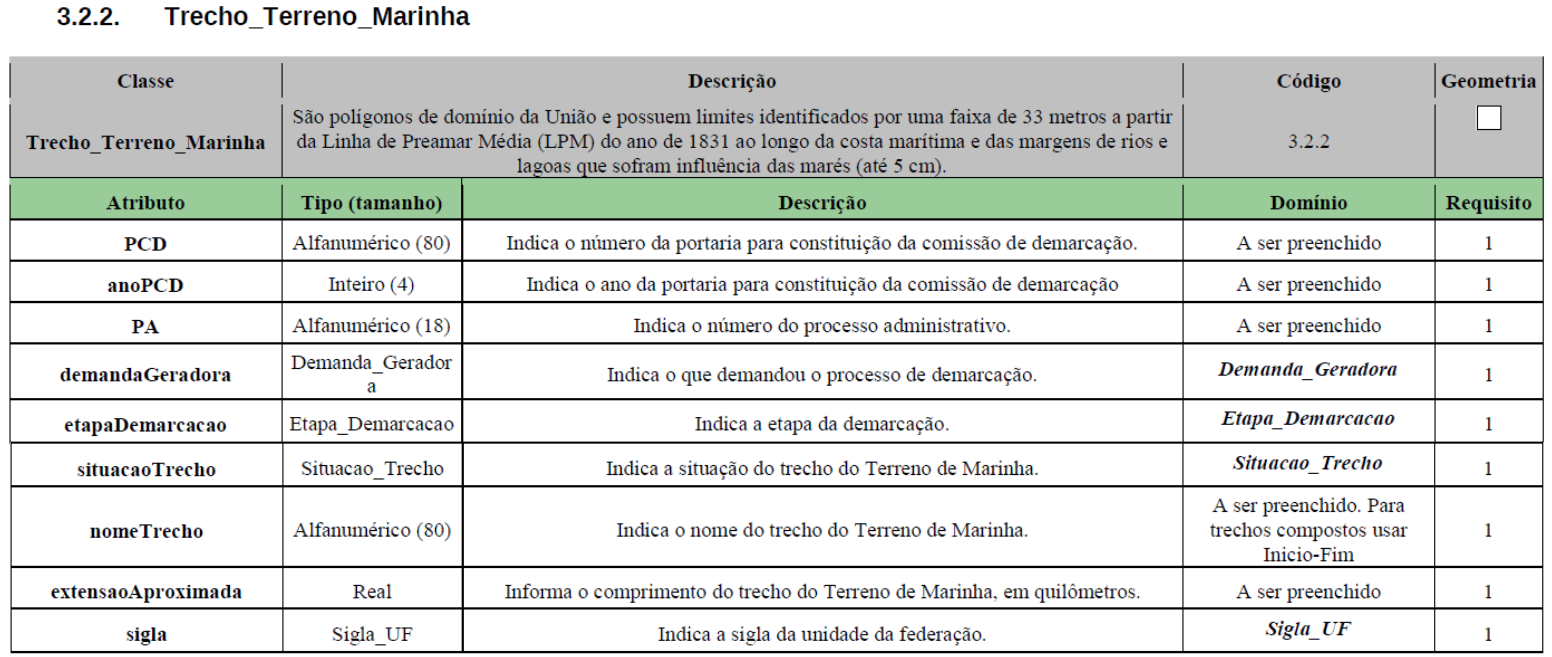

Classe de objeto 'trecho_terreno_marinha' da ET-EDGV/SPU.

Outro processo inerente ao desenvolvimento de uma infraestrutura de dados espaciais é a etapa de catalogação de metadados que, dentre os diversos componentes de uma infraestrutura dessa natureza, são definidos como informações sobre os dados, ou seja, apresentam as características dos dados geoespaciais por meio de um formulário que, quando reúne mais de um metadado cadastrado, pode ser chamado de catálogo.

A SPU buscou como referência o Perfil de Metadados Geoespaciais do Brasil de 2022 (Perfil MGB 2.0). Ele foi construído com base nas referências de metadados nas principais normas internacionais de referência: ISO 19115-1:2014/ 19139, FGDC e Dublin-Core. Nele contém campos para preenchimento de informações sobre representação espacial, qualidade, sistemas de referência, distribuição, manutenção, conteúdo e identificação.

A SPU optou por construir uma ferramenta que apoia a construção do catálogo de metadados geoespaciais de acordo com a etapa de produção, uma vez que existe um acervo considerável a ser convertido com técnicas específicas. A ferramenta é incorporada como um módulo do SPUnet e integra a publicação interna e externa por meio de geoportais. O geoportal público da SPU está previsto para o segundo semestre de 2023.

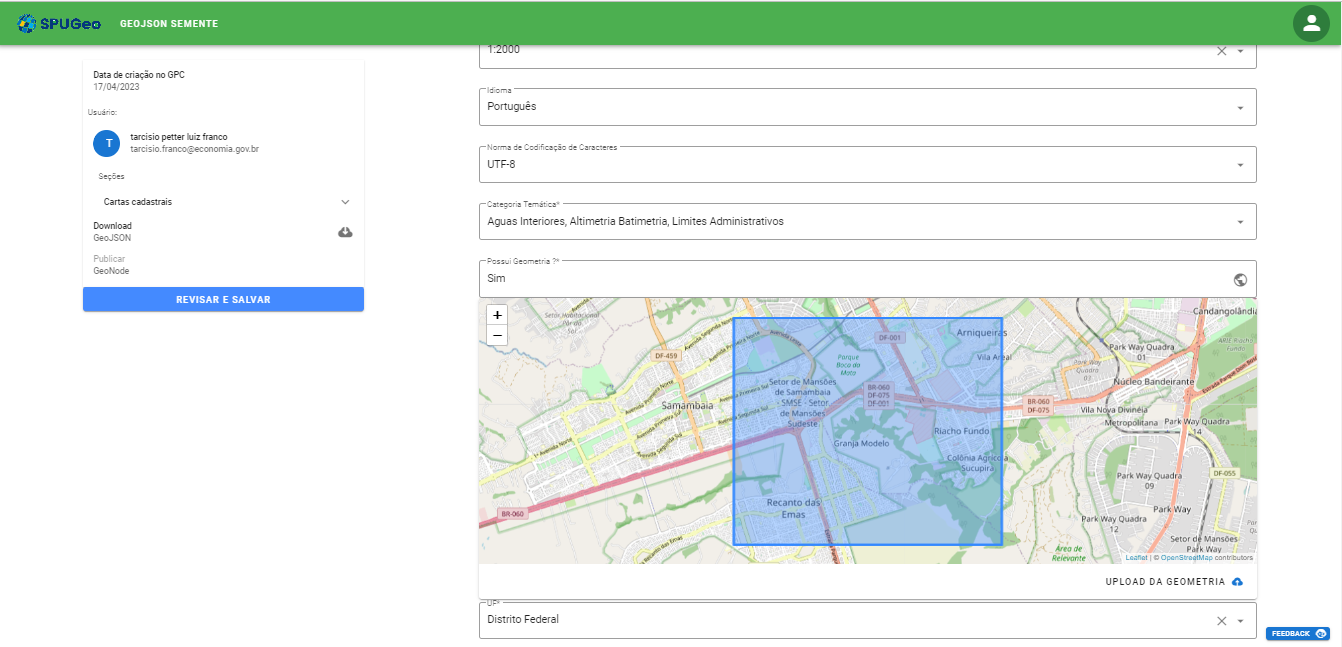

Catálogo de metadados geoespaciais do SPUnet.
