Situação Atual e Projeção Hidrológica para o Sistema Cantareira 05/09/2024 Ano 10 Nº 96

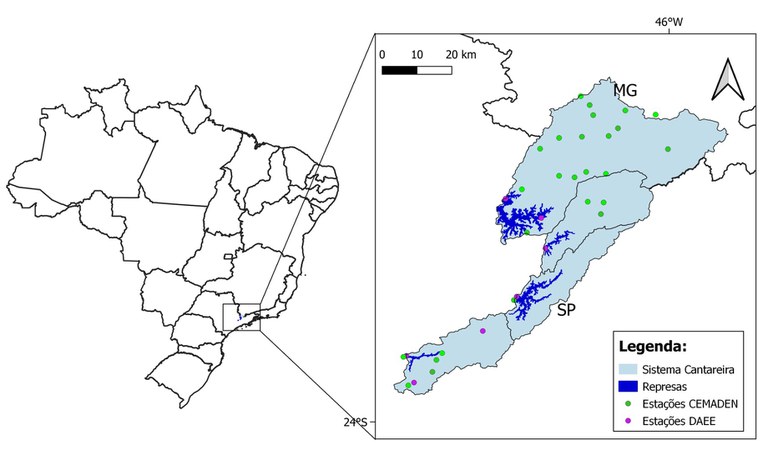

Figura 1: Mapa de localização das sub-bacias de captação do Sistema Cantareira incluindo Jaguari-Jacareí, Cachoeira, Atibainha, Paiva Castro (contornos em preto), juntamente com a localização dos pluviômetros operantes nesta região, sendo 21 do CEMADEN (pontos verdes) e 7 do DAEE/ SAISP (pontos magentas).

Adicionalmente, em agosto de 2024, Qesi foi de, aproximadamente, 28 m³/s, e a vazão de jusante (Qjus), que contribui com as bacias dos rios Piracicaba, Capivari e Jundiaí (Região do PCJ), foi de, aproximadamente, 10 m³/s. Juntas, estas duas vazões representam a extração total do sistema Cantareira, que foi de, aproximadamente, 38 m³/s. Esse valor representa, comparativamente ao mês anterior, um aumento equivalente a 1,2 m³/s. Ainda no mês de agosto, o aporte proveniente da interligação foi equivalente a 7,7 m³/s. Ressalta-se que, a interligação que estava suspensa desde 27 de dezembro de 2022, quando o volume registrado nos reservatórios do Sistema Cantareira era de 39% da capacidade total, voltou a operar em 17 de maio de 2024.

O Sistema operou no dia 31 de agosto de 2024 com, aproximadamente, 57% do volume útil total, na faixa de operação “Atenção” (nível de armazenamento entre 40% e 60%), de acordo com o estabelecido pela Resolução conjunta ANA/DAEE Nº 925/2017. O volume atual no Sistema Cantareira caracteriza uma redução de 5% em relação ao final do mês anterior, quando ainda estava classificado na faixa de operação “Normal” (nível de armazenamento entre 60% e 100%). Adicionalmente, representa um patamar inferior comparativamente ao mesmo período do ano de 2023 (73%, na faixa de operação “Normal”). No entanto, comparativamente ao período pré-crise, em agosto de 2013 (47%, na faixa de operação “Atenção”),  como pode ser observado na Figura 3.

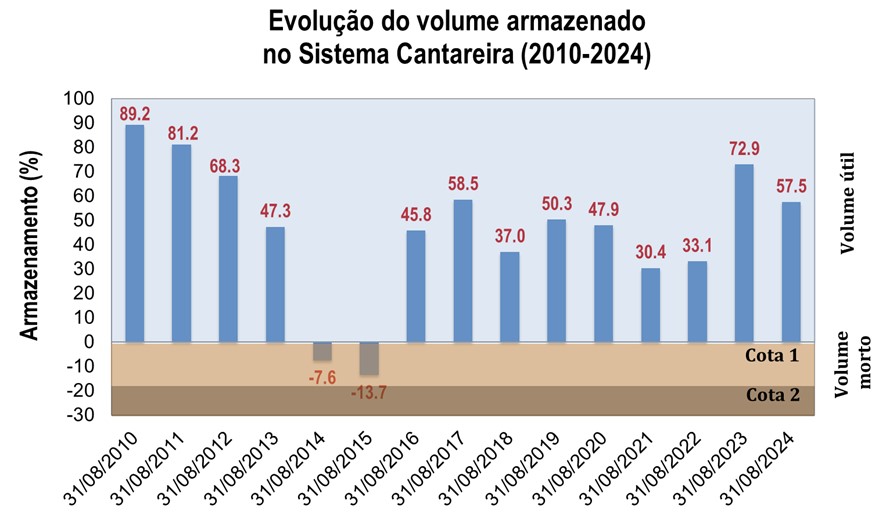

Figura 3. Evolução do volume armazenado (%) nos reservatórios do Sistema Cantareira para o final do mês de agosto, entre os anos de 2010 e 2024.

[2] DAEE / SAISP: Departamento de Águas e Energia do Estado de São Paulo / Sistema de Alerta a Inundações de São Paulo.

[3] SABESP: Companhia de Saneamento Básico do Estado de São Paulo/Situação dos Mananciais.

Previsão de chuva

A região da bacia de captação do Sistema Cantareira ainda está no período seco, caracterizado por chuvas escassas, que ocorrem quase exclusivamente devido à passagem de sistemas frontais. Especificamente, para os próximos 10 dias (Figura 4), as previsões baseadas no modelo GEFS/NOAA (50x50 km) indicam a ausência de precipitação na bacia. O mesmo cenário se projeta para a segunda semana (Figura 5), sem previsão de início da estação chuvosa no horizonte próximo.

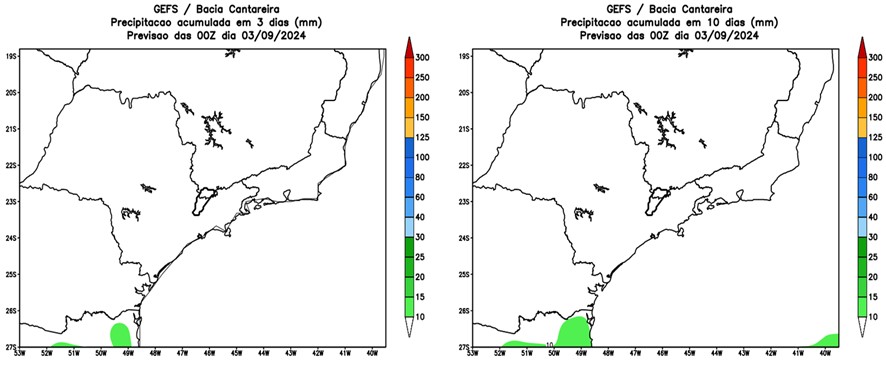

Figura 4. Previsão de precipitação acumulada em milímetros (mm) nos próximos 3 (esquerda) e 10 (direita) dias para a bacia de captação do Sistema Cantareira, segundo a previsão do modelo numérico GENS/NOAA. A área da bacia de captação do Sistema Cantareira é indicada no centro da figura com linha preta espessa.

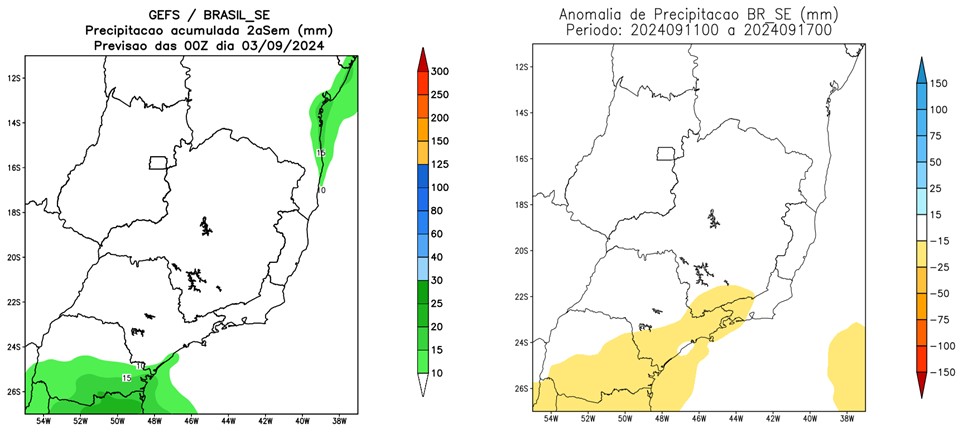

Figura 5. Previsão de precipitação em milímetros (mm) acumulados (esquerda) e sua respectiva anomalia em relação aos valores climatológicos (direita) para a segunda semana de acordo com o modelo numérico GENS/NOAA.

Projeções de vazão afluente para os próximos meses

A Figura 6 apresenta as médias mensais de vazão afluente observada e, na sequência, projeções de vazão usando a média dos membros de previsão (03 a 12 de setembro de 2024) e, a partir do dia 13 de setembro foram considerados cinco cenários hipotéticos de precipitação: média histórica (1981-2023), 25% acima da média, 25% e 50% abaixo da média histórica e cenário crítico (setembro de 2013 a março de 2014, quando choveu 57% da média histórica).

As simulações indicam que, no cenário de chuva na média histórica, a vazão afluente média, correspondente ao último mês seco de 2024, setembro, seria em torno de 17 m³/s, o que representa 76% da média histórica para este período. Adicionalmente, para os cenários de precipitações 25% e 50% abaixo da média histórica, as simulações projetam vazões da ordem de 13 m³/s (55%) e 9 m³/s (37%), respectivamente. Além disso, no cenário de precipitação crítica, ocorrido em 2013, o modelo hidrológico aponta vazão média de 7 m³/s, correspondente a 30% da média do período. Por outro lado, em um cenário de chuvas mais otimista, 25% acima da média histórica, o modelo indica vazão média de 22 m³/s, equivalente a 97% da média histórica deste período. Destaca-se que, apenas para o cenário de precipitações 25% acima da média, o modelo indica vazões próximo da média histórica para o período. Em contrapartida, no demais cenários há um claro um viés negativo de vazão, para esta região até o final da estação seca de 2024.

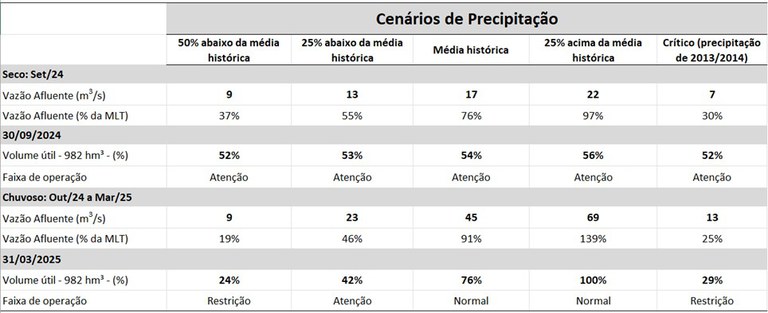

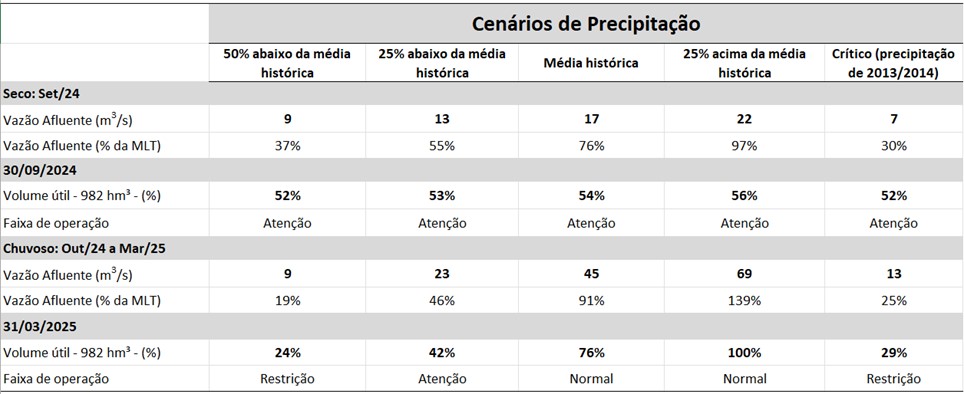

Considerando um horizonte de tempo maior, de outubro de 2024 a março de 2025, de acordo com as projeções, para o cenário de chuva na média histórica, a vazão afluente seria em torno de 45 m³/s, o que representa 91% da média histórica para este período. Nos cenários de precipitações 25% e 50% abaixo da média histórica, as simulações apontam projeções de vazões da ordem de 23 m³/s (46%) e 9 m³/s (19%) da média, respectivamente. Em um cenário de chuvas 25% acima da média histórica, o modelo indica vazão média de 69 m³/s, caracterizando um valor de 39% acima da média histórica deste período. Um resumo de tais valores também podem ser visualizado na Tabela 1.

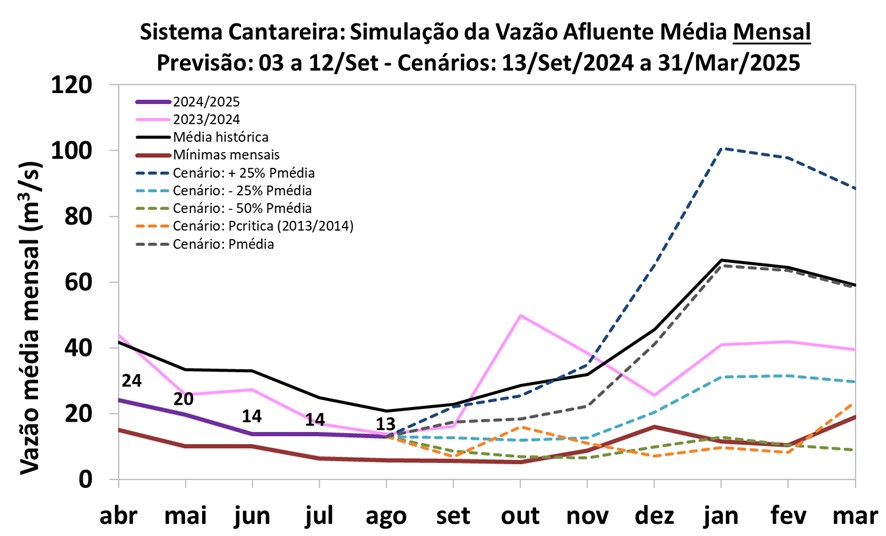

Figura 6. Histórico (linhas contínuas) e simulação de vazão média mensal (em m³/s) afluente ao Sistema Cantareira (linhas tracejadas) considerando a previsão e cinco cenários de precipitação: 50% (verde) e 25% abaixo da média histórica (azul claro); na média histórica (cinza) e 25% acima da média histórica (azul escuro) e cenário crítico (laranja). As linhas espessas representam as vazões médias mensais observadas, de acordo com a SABESP: média histórica (preto); mínimos mensais (marrom); série de abril de 2023 a março de 2024 (magenta); e série de abril a agosto de 2024 (roxo).

Projeções de volume armazenado para os próximos meses

A Figura 7 apresenta as projeções da evolução do volume útil armazenado nos reservatórios do Sistema Cantareira utilizando: (i) previsão e projeções de vazão afluente; (ii) vazão de extração para a estação elevatória Santa Inês (Q esi) de acordo com as regras condicionais estabelecidas pela Resolução conjunta ANA/DAEE Nº 925/2017 (foram aplicados valores médios entre as faixas); (iii) aporte médio de 7,5 m³/s proveniente da interligação entre o Sistema Paraíba do Sul e o reservatório Atibainha entre os meses de setembro e novembro de 2024, de acordo com o Ofício OA 008/2024 e; (iv) vazão defluente (Q jusante) para as bacias do PCJ (rios Piracicaba, Capivari e Jundiaí) de 7,0 m³/s e 3,2 m³/s para estação seca e chuvosa, respectivamente, valores médios referentes ao período de 2022/2023.

Considerando um cenário hipotético de precipitação na média histórica, por exemplo, as projeções indicam que, os reservatórios estariam no final da estação seca de 2024 (setembro), na faixa de operação “Atenção” (armazenamento entre 40% e 60%), com 54% do seu volume útil” (Tabela 01). Nos cenários de precipitação 25% e 50% abaixo da média, os reservatórios permaneceriam, ao final de setembro de 2024, na faixa de operação “Atenção”, com 53% e 52% do volume útil, respectivamente. Adicionalmente, para o cenário de precipitação crítica, igual ao ocorrido em 2013, o volume projetado pelo modelo hidrológico no final de setembro de 2024 é de 52% da capacidade total do sistema, também na faixa de operação “Atenção”. Por fim, no cenário de chuvas mais otimista, 25% acima da média histórica, o modelo indica que os reservatórios permaneceriam até o final de setembro de 2024 na faixa de operação “Atenção”, alcançando um valor de 56% da capacidade total.

Considerando um horizonte de tempo maior, para o cenário hipotético de precipitação na média histórica, as projeções indicam que, os reservatórios estariam no final do horizonte de projeções (março de 2025), novamente na faixa de operação “Normal” (armazenamento entre 60% e 100 %), com 76% do seu volume útil. Nos cenários de precipitação 25% e 50% abaixo da média, os reservatórios atingiriam, ao final de março de 2025, as faixas de operação “Atenção” e “Restrição” (armazenamento entre 20% e 30 %), com 42% e 24% do volume útil, respectivamente. Adicionalmente, para o cenário de precipitação crítica, igual ao ocorrido em 2013/2014, o volume projetado pelo modelo hidrológico no final de março de 2025 é de 29% da capacidade total do sistema, também na faixa de operação “Restrição”. Por fim, no cenário de chuvas mais otimista, 25% acima da média histórica, que os reservatórios estariam até o final do horizonte de projeções na faixa de operação “Normal”, alcançando um valor de 100% da capacidade total, em 31 de março.

Salienta-se que, para o cenário de precipitação igual a média histórica, entre setembro de 2024 a março de 2025, o volume armazenado no Sistema Cantareira, no final do horizonte de projeção (março de 2025), estaria em uma faixa de operação superior à atual, porém em um patamar menor ao registado no mesmo período de 2023 (82%).

É importante destacar que, esses cenários podem ser modificados de acordo com mudanças na vazão de interligação com a bacia do Rio Paraíba do Sul, bem como as extrações do Sistema a serem praticadas pelo operador, nos próximos meses.

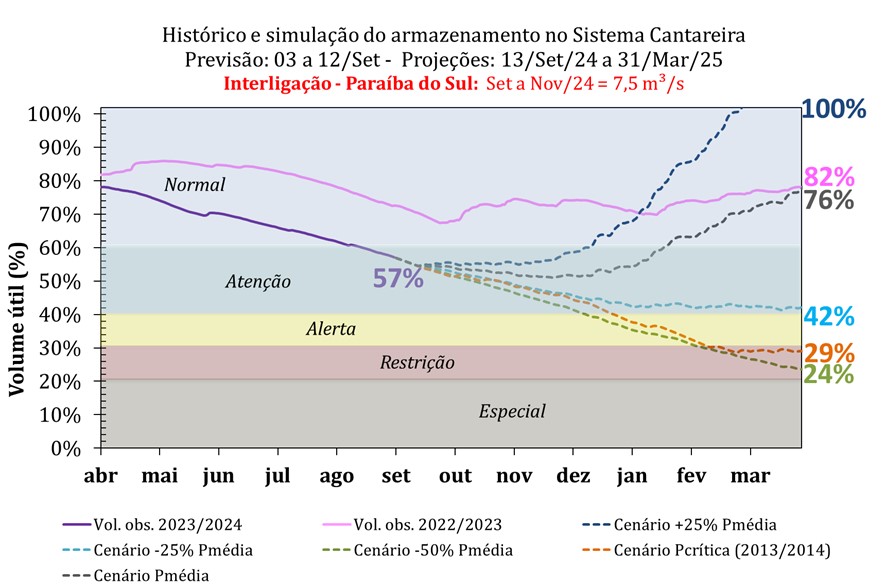

Figura 7. Projeções de armazenamento do Sistema Cantareira (linhas tracejadas) para cinco cenários de precipitação: 50% (verde) e 25% (azul claro) abaixo da média histórica, na média histórica (cinza) e 25% acima da média histórica (azul escuro) e cenário crítico (laranja). Nessas simulações foi considerada uma vazão de aporte da interligação com a bacia do rio Paraíba do Sul de 7,5 m³/s, entre agosto e novembro de 2024, de acordo a Resolução conjunta ANA 1.931/17 e o Ofício OA 008/2024. A linha magenta mostra a evolução do armazenamento observado do Sistema Cantareira de abril de 2023 a março de 2024 e a linha roxa no período abril a agosto de 2024. As faixas coloridas referem-se às faixas de operação do reservatório de acordo com a resolução conjunta da ANA/DAEE Nº 925/2017.
