Orientações sobre os arquivos de dados georreferenciados solicitados para atendimento à Resolução ANP Nº 52/2015

Ficam definidos os procedimentos e orientações para formatação e entrega dos dados georreferenciados de terminais e suas instalações, oleodutos e gasodutos de transporte e transferência.

Requisitos básicos

Formatos das coordenadas: padrão ANP4c
Os dados georreferenciados podem ser enviados por meio de:

• Arquivo shapefile *.shp (incluindo também arquivos *.prj + *.shx + *.dbf) ou
• Planilha eletrônica contendo as coordenadas e demais informações de atributos (*.xls).

Em caso de dúvidas, entre em contato:

Com relação ao Padrão ANP 04C e o formato dos Dados Georreferenciados:
Wesley Fernandes / SDT
Email: geoprocessamento@anp.gov.br

Com relação aos dados específicos de Gasodutos, Oleodutos e Terminais, acesse o Fale Conosco.

• Clique aqui para acessar a planilha com o código das unidades de terminal
• Clique aqui para acessar os modelos

Índice:

1.2.1 Terminal
1.2.2 Área do terminal
1.2.3 Unidades de armazenamento
1.2.4 Plataformas de carregamento/descarregamento
1.2.5 Equipamentos auxiliares
2.2.1 Área de atração
2.2.2 Ponto de atração
3.3.1 Dutos
3.3.2 Trechos de dutos
3.3.3 Unidades dos trechos

Importante:

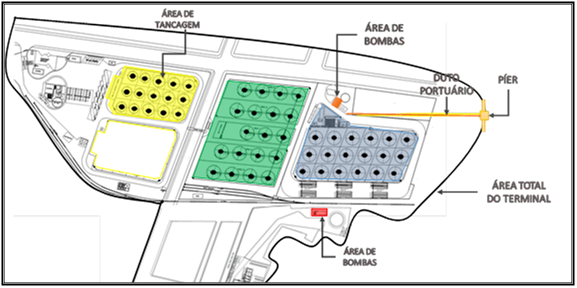

• Informar separadamente os limites da área total do terreno do terminal, em formato de FEIÇÃO POLIGONAL (seguindo as orientações do item 1).
• Informar separadamente suas áreas de bacias de tanques, áreas de bombas e demais áreas relevantes. As áreas devem estar em formato de FEIÇÃO POLIGONAL ou PONTUAL, dependendo da área (seguindo as orientações do item 1).
• Informar separadamente os pontos de atracação. Os pontos devem estar em formato de FEIÇÃO POLIGONAL ou PONTUAL, dependendo do tipo de ponto (seguindo as orientações do item 1).
• Informar separadamente cada tanque e demais unidades do terminal, em formato de FEIÇÃO PONTUAL (seguindo as orientações do item 1).
• Informar os dutos portuários em feição LINEAR (seguindo as orientações do item 2).

1.1. Tipos de feições para as áreas e instalações de terminais (shapefile)

• Limites e demais áreas do terminal: Polígonos
• Unidades do terminal: Pontos

1.2. Tabelas de atributos dos shapefiles de áreas e unidades de terminais:

Deve ser incluído na Tabela de Atributos do shapefile uma vinculação entre a feição informada e seus atributos (“nome do campo”).

No caso de envio dos dados georreferenciados por planilha, devem ser inseridas colunas para identificação das coordenadas que estão sendo enviadas, de acordo com os nomes de campo definidos nas tabelas abaixo.

* Caso não exista código SIMP deve ser informada identificação livre, seguindo o formato definido.

1.2.1. Para cada Terminal (TERMINAL)

1.2.2. Para cada área do Terminal (ÁREAS_TERMINAL)

1.2.3. Para cada unidade de armazenamento (UNIDADE_ARMAZENAMENTO)

Obs.: As unidades de armazenamento em um terminal são: tanques, esferas, vasos de pressão.

1.2.4. Para cada plataforma de carregamento/descarregamento (PLATAFORMA)

1.2.5. Para cada equipamento auxiliar (EQUIP_AUXILIAR)

Obs.: Os equipamentos auxiliares são Tanque de água de incêndio, Separador de Água e Óleo, Unidade de secagem/refrigeração, Equipamentos de combate a incêndio, Tanque de LGE, etc.

2. Pontos de atração

2.1. Feições para pontos de atracação

• PIER: Polígono
• CAIS: Polígono
• QUADRO DE BOIAS: Ponto
• QUADRO DE ÂNCORAS: Ponto

2.2. Tabelas de atributos dos shapefiles dos pontos de atracação

2.2.1. Para cada PONTO DE ATRACAÇÃO_FEIÇÃO POLIGONAL (ATRACACAO_AREA)

2.2.2. Para cada PONTO DE ATRACAÇÃO_FEIÇÃO PONTUAL (Quadro de Boias ou de âncoras)

3. Trechos e dutos portuários, de transporte e transferência

3.1. Feições para os trechos de dutos e suas instalações:

Informar separadamente cada TRECHO de oleoduto autorizado pela ANP em formato de FEIÇÃO LINEAR.

Informar as unidades ou áreas do tipo Estações de Bombeamento, Lançadores e Recebedores de PIGs em formato de FEIÇÃO POLIGONAL.

Origens e destinos localizados nas extremidades dos dutos (origem do primeiro trecho e destino do último trecho) podem ser instalações do tipo Refinarias, Terminais, Bases de distribuição, etc. e não as estações de bombas e lançadores/recebedores dentro destas instalações.

A separação em trechos é livre, contudo deve ser coerente com a Autorização outorgada pela ANP. Recomendamos informar como novos trechos quando o duto mudar de ambiente, passar de ‘aéreo para enterrado’, ‘terrestre para submarino ou submerso’, e vice-versa, e também nas mudanças de diâmetro.

No caso de envio dos dados georreferenciados por planilha, devem ser inseridas colunas para identificação das coordenadas que estão sendo enviadas, de acordo com os nomes de campo definidos nas tabelas abaixo.

* Caso não exista código SIMP deve ser informada identificação livre, seguindo o formato definido.

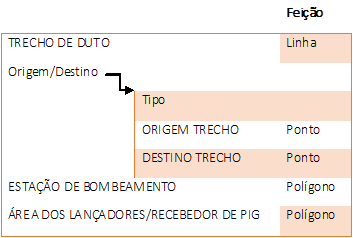

3.2. Feições para as áreas e instalações:

3.3. Tabelas de atributos:

 3.3.1. Para cada DUTO (DUTO)

3.3.2. Para cada TRECHO (TRECHO)

3.3.3. Para cada UNIDADE DE TRECHO (UNIDADE_TRECHO)
